Rostfritt stål + högkvalitativ pulverlack

Uttrycksfulla standard färgkulörer
Brandgul RAL 1004
Klar gul RAL 1016
Karibien blå RAL 5012
Ferrari röd RAL 3020
Harmonigrön RAL 6021

Klassiska standard färgkulörer
Svart RAL 9005
Varm Umbra grå RAL 7022
Vit aluminium RAL 9006
Gråvit RAL 9002
Trafik vit RAL 9016
Park grön RAL 6009
Varm röd RAL 3009
Resedagrön RAL 6011

(cm)

A
Diameter 290
Höjd: 265
Stolpe: 10,1
Vikt: 150 kg
Täta tak paneler
Marknivå till parasollets underkant 2170 mm
Tryck ovanifrån: 202kg/m2 ( snöbelastning )
Tryck sidan mot konstruktion: 50m/sek ( vindhastighet )
( Hänsyn är inte taget till vinds lyftkraft där förankring och kringliggande mark är avgörande faktorer )

C
Diameter 240
Höjd: 245
Stolpe: 10,1
Vikt: 100 kg
Täta tak paneler
Marknivå till parasollets underkant 2000 mm
Tryck ovanifrån: 202kg/m2 ( snöbelastning )
Tryck sidan mot konstruktion: 50m/sek ( vindhastighet )
( Hänsyn är inte taget till vinds lyftkraft där förankring och kringliggande mark är avgörande faktorer )

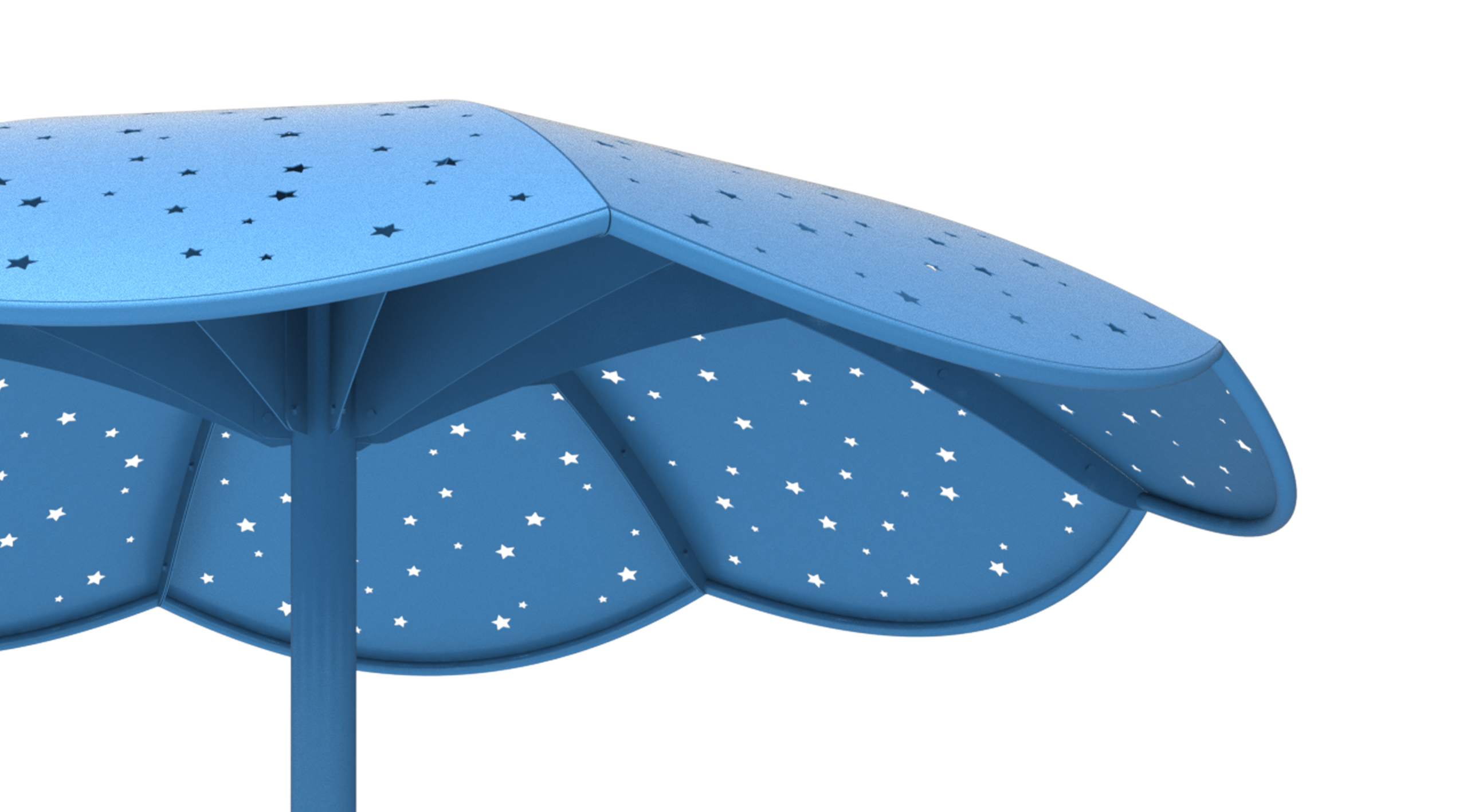

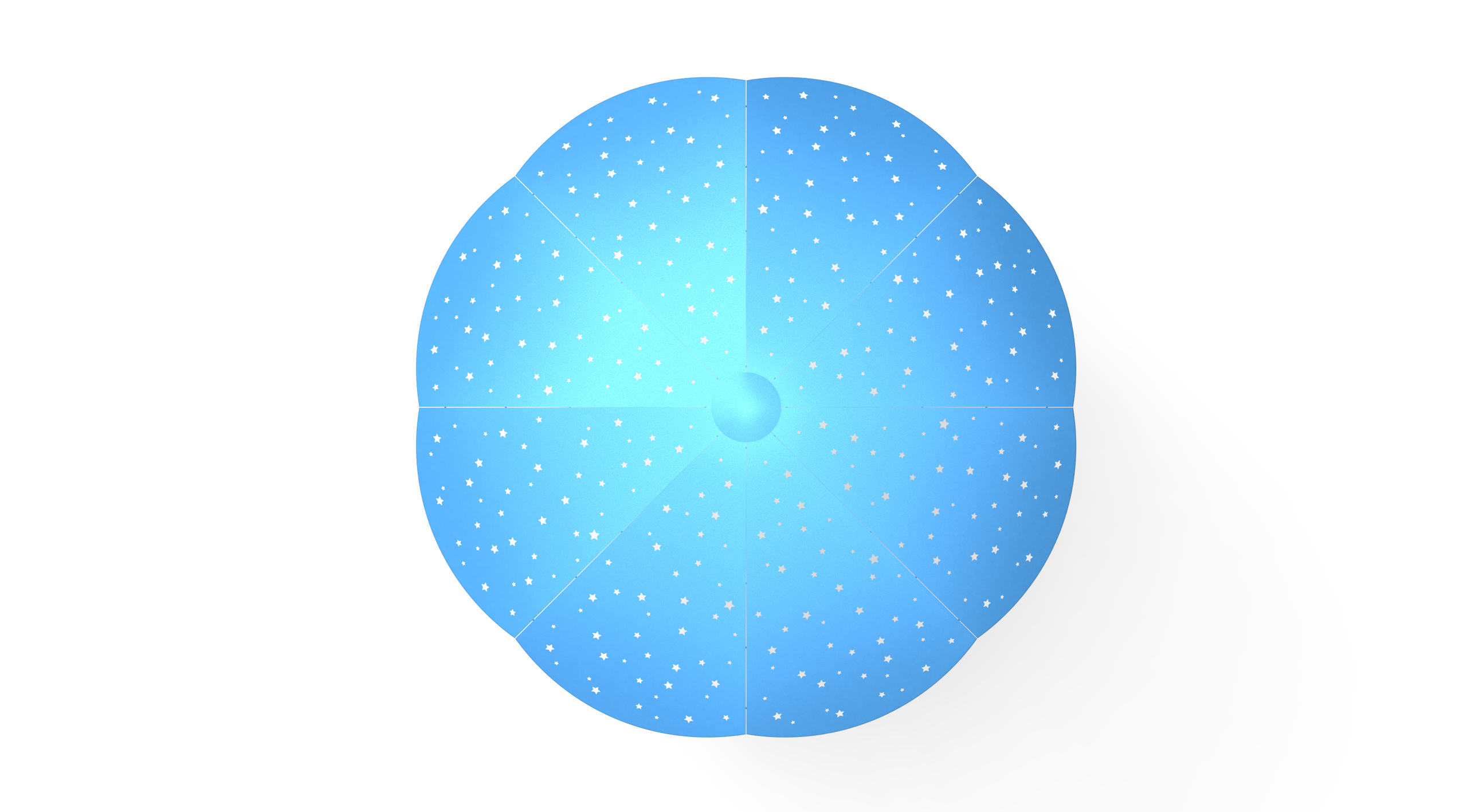

7000E - Ivy parasoll / väderskydd D290 cm - Takpaneler tema
7000F - Ivy parasoll / väderskydd D240 cm- Takpaneler tema

VÄLJ TILL EN MÖBELGRUPP

Valfri RAL Färgkulör

Anti-graffiti skydd

Gjutes i mark
Gjutmått: minimum djup 1000 mm x diameter 1000 mm

Produktmärke: LAGERSTRÖM
Design: EDGE
Kvalitetstillverkad av: LAGERSTRÖM STÅLPRODUKTER AB

Underhållfri

Monteringsanvisning
Ivy E parasoll/väderskydd D290 - monteringsanvisning.pdf
Ivy F parasoll/väderskydd D240 - monteringsanvisning.pdf

Produktblad
Ivy E parasoll/väderskydd D290 - produktblad.pdf
Ivy F parasoll/väderskydd D240 - produktblad.pdf

Miljödata
Lagerström E - miljödata Ivy.pdf
Lagerström F - miljödata Ivy.pdf
Sundahus - miljödata.pdf
Byggvarubedömningen - miljödata.pdf

2D - Linjer
2D - Ivy parasoll/väderskydd D290 TopView.2dwg
2D - Ivy parasoll/väderskydd D240 TopView .2dwg

3D - Modeller
3D - Ivy parasoll/väderskydd D290.3dwg
3D - ivy parasoll/väderskydd D240.3dwg

Vid förfrågan kan vi ta fram följande filer
2D-fil - dwg
3D-fil - dwg
3D-fil - step
